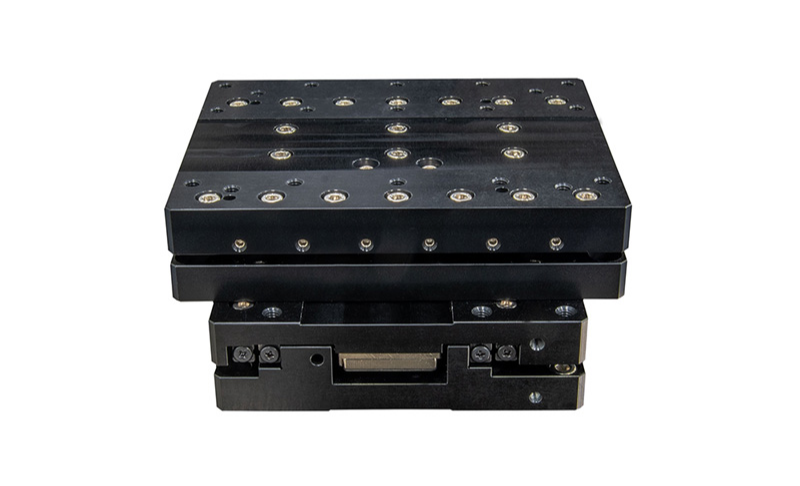

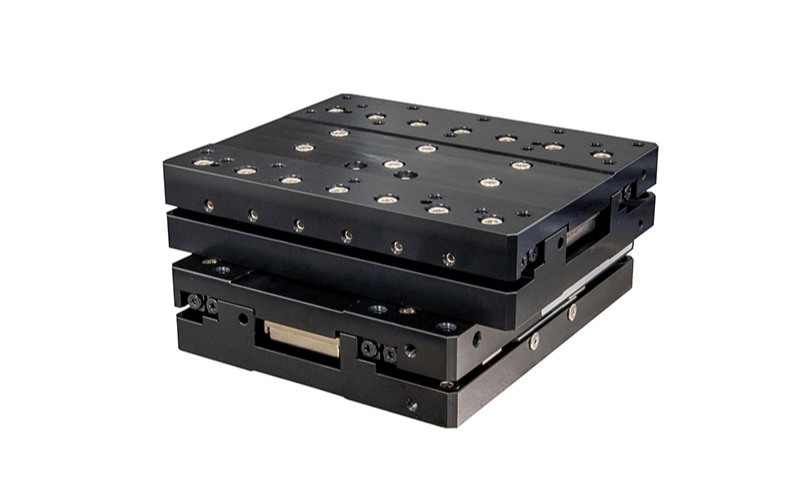

CKLA 90 Series 薄型高精密 XY 模組
商品簡述：
- 最小步進 1nm
- 單軸厚度僅 25mm
- 交叉滾柱導軌，動態性能極佳
- 搭配客製化薄型無鐵心式線性馬達，單軸厚度僅 25mm
- 微型堆疊結構，可單軸、XY 軸組配
-
- 穩定：結構高剛性交叉滾柱導軌結構剛性高——可配合垂直負載、側向力、扭矩作動，運動平穩，過程無抖動或偏移。
- 精準：高精度交叉滾柱的接觸面積較滾珠大，運動時摩擦力變化極小，運動平順，可達奈米級定位。
- 省事：耐用、維護少交叉滾柱導軌的接觸面應力分佈平均，磨耗低，使用壽命長，比一般導軌更耐用；對潤滑需求低，省去停機維護時間。
- 纖薄：節省空間，高效佈局搭配客製薄型無鐵心式線性馬達，單軸厚度僅 25mm。微型結構，不佔空間，有助安裝於空間受限的儀器設備。
- 熱門應用視覺對位平台、CPO 光耦合設備、AOI 光學檢測等。
- 交叉滾柱導軌線性馬達模組 vs. 滾珠導軌線性馬達模組如何選擇？若儀器設備需要高速且平順的定位、運動要求穩定、精度至少達奈米級，且運行頻率高、使用壽命長，交叉滾柱導軌的線馬模組比滾珠導軌的線馬模組更合適。
-
高度客製，若有其他規格需求請隨時與 ISDN Precision System 聯繫。
左右尚有資訊Y軸（下軸） X軸（上軸） 重複精度 (μm) ±0.5 ±0.5 直線度 (μm) ±2 ±2 平面度 (μm) ±4 ±4 有效行程 (mm) 36 36 最大加速度 (m/s2) 3 3 最大速度 (m/s) 0.1 0.1 直交度 (arcsec) ±11.5 ±11.5
-
產品介紹
- 穩定：結構高剛性交叉滾柱導軌結構剛性高——可配合垂直負載、側向力、扭矩作動，運動平穩，過程無抖動或偏移。
- 精準：高精度交叉滾柱的接觸面積較滾珠大，運動時摩擦力變化極小，運動平順，可達奈米級定位。
- 省事：耐用、維護少交叉滾柱導軌的接觸面應力分佈平均，磨耗低，使用壽命長，比一般導軌更耐用；對潤滑需求低，省去停機維護時間。
- 纖薄：節省空間，高效佈局搭配客製薄型無鐵心式線性馬達，單軸厚度僅 25mm。微型結構，不佔空間，有助安裝於空間受限的儀器設備。
- 熱門應用視覺對位平台、CPO 光耦合設備、AOI 光學檢測等。
- 交叉滾柱導軌線性馬達模組 vs. 滾珠導軌線性馬達模組如何選擇？若儀器設備需要高速且平順的定位、運動要求穩定、精度至少達奈米級，且運行頻率高、使用壽命長，交叉滾柱導軌的線馬模組比滾珠導軌的線馬模組更合適。
-
規格說明
高度客製，若有其他規格需求請隨時與 ISDN Precision System 聯繫。
左右尚有資訊Y軸（下軸） X軸（上軸） 重複精度 (μm) ±0.5 ±0.5 直線度 (μm) ±2 ±2 平面度 (μm) ±4 ±4 有效行程 (mm) 36 36 最大加速度 (m/s2) 3 3 最大速度 (m/s) 0.1 0.1 直交度 (arcsec) ±11.5 ±11.5
