ISDR Series 鐵心式直驅馬達（DD馬達）
商品簡述：
- 高軸向負荷力 130,000N
- 重複精度 (arc-sec) ±2
檔案下載
-
直驅旋轉，兼具高精度與高剛性採用直驅結構設計，實現高剛性、高扭矩輸出、快速響應與優異的定位精度，可滿足水平、垂直及倒吊等安裝需求。
面對半導體設備、精密量測、自動化組裝與光學檢測等高精度製程需求，鐵心式直驅馬達（DD 馬達）具備優異重複定位精度與軸向跳動精度，可提供穩定的運動控制性能，並確保長時間運轉下的一致性表現。- 單一馬達支援絕對式及增量式編碼器單一馬達即可支援 BiSS-C 24 bit 絕對式編碼器與增量式編碼器，滿足不同控制架構與應用需求，提升設備整合效率。
- 對標日系品牌尺寸外形尺寸對標主流日系品牌，可直接對應既有設備架構與設計規範，降低設備改版成本與驗證時間，加速新機開發與產線升級。
- 高定位精度與結構剛性軸承可依精度需求選擇不同預壓等級，有效降低背隙，提升定位精度與剛性。
-
重複精度 (arc-sec) ±2 軸向跳動 (μm) 20 / 10/ 5 徑向跳動 (μm) 20 / 10/ 5
熱門應用半導體檢測設備、網版印刷、分度盤、角度偏擺修正、工業機器人、面板製造、雷射加工。
外徑 50 mm
最大外徑 630 mm
外部煞車及大中空皆可客製；提供法蘭、無法蘭底座。
dd 馬達、小型 dd 馬達 -
ISDR Series 鐵心式直驅馬達

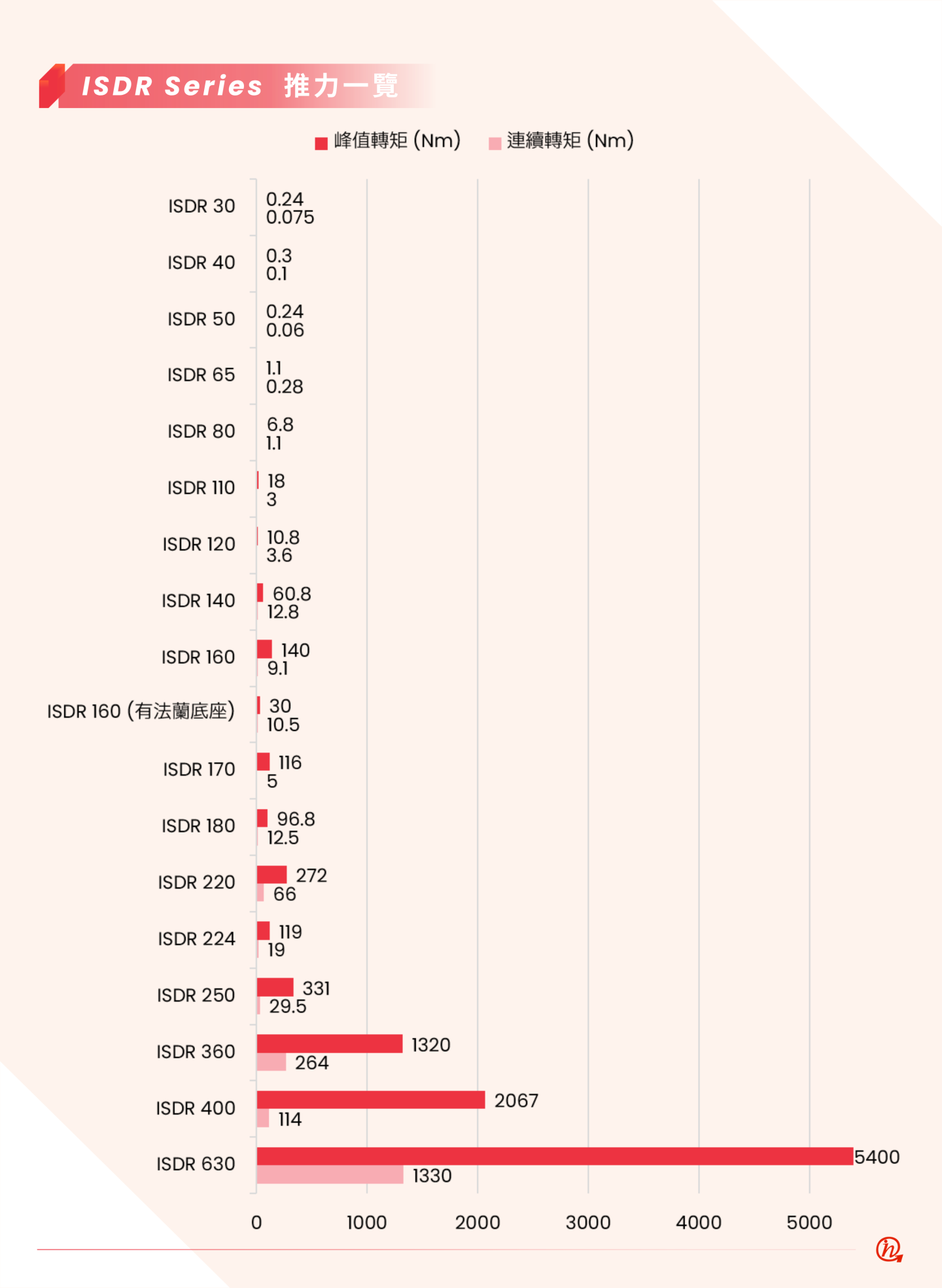

推力一覽
-
產品介紹直驅旋轉，兼具高精度與高剛性採用直驅結構設計，實現高剛性、高扭矩輸出、快速響應與優異的定位精度，可滿足水平、垂直及倒吊等安裝需求。
面對半導體設備、精密量測、自動化組裝與光學檢測等高精度製程需求，鐵心式直驅馬達（DD 馬達）具備優異重複定位精度與軸向跳動精度，可提供穩定的運動控制性能，並確保長時間運轉下的一致性表現。- 單一馬達支援絕對式及增量式編碼器單一馬達即可支援 BiSS-C 24 bit 絕對式編碼器與增量式編碼器，滿足不同控制架構與應用需求，提升設備整合效率。
- 對標日系品牌尺寸外形尺寸對標主流日系品牌，可直接對應既有設備架構與設計規範，降低設備改版成本與驗證時間，加速新機開發與產線升級。
- 高定位精度與結構剛性軸承可依精度需求選擇不同預壓等級，有效降低背隙，提升定位精度與剛性。
-
重複精度 (arc-sec) ±2 軸向跳動 (μm) 20 / 10/ 5 徑向跳動 (μm) 20 / 10/ 5
熱門應用半導體檢測設備、網版印刷、分度盤、角度偏擺修正、工業機器人、面板製造、雷射加工。
外徑 50 mm
最大外徑 630 mm
外部煞車及大中空皆可客製；提供法蘭、無法蘭底座。
dd 馬達、小型 dd 馬達 -
推力總覽
ISDR Series 鐵心式直驅馬達
推力一覽
ISDR 鐵心式直驅馬達的尺寸可以對應日系品牌嗎？
ISDR 鐵心式直驅馬達（DD 馬達）外形尺寸對標主流日系 DD 馬達，可依既有設備的安裝尺寸進行規格對照。馬達外徑涵蓋 50 mm 至 630 mm，並可提供法蘭、無法蘭底座，以及外部煞車與大中空等客製需求，有助於設備改版、既有機台升級或替代選型。
同一款 ISDR 鐵心式直驅馬達可以支援絕對式與增量式編碼器嗎？
可以。ISDR 鐵心式直驅馬達（DD 馬達）的特色之一，就是單一 DD 馬達系列可支援絕對式與增量式編碼器。其中絕對式可採 BiSS-C 24 bit 編碼器，也可依控制架構選擇增量式編碼器，讓設備開發商能依不同機型與控制需求配置位置回授方案，提高設備整合彈性。
ISDR 鐵心式直驅馬達適合哪些設備？
ISDR 鐵心式直驅馬達（DD馬達）適合需要高精度旋轉定位、高剛性與直接驅動的設備應用，包括半導體檢測設備、網版印刷、分度盤、角度偏擺修正、工業機器人、面板製造及雷射加工設備。其直驅結構可提供高扭矩輸出、快速響應與精密定位，並可配合水平、垂直及倒吊等安裝需求。
ISDR 鐵心式直驅馬達怎麼選型？需要提供哪些規格？
億仕登 DD 馬達選型時，建議先確認設備所需的扭矩、轉速、軸向負載、精度、外徑、中空尺寸及編碼器類型。若為既有日系 DD 馬達替代需求，也可提供原馬達型號或機構尺寸，進一步比對 ISDR 鐵心式直驅馬達的尺寸與性能規格，評估適合的替代方案。
