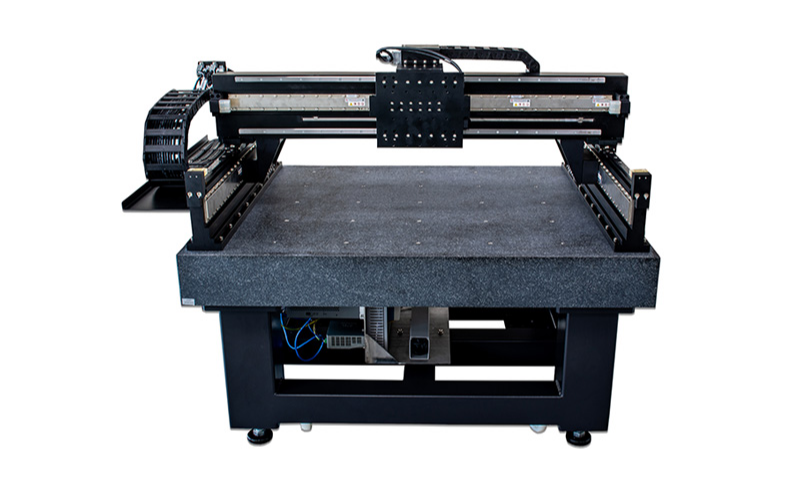

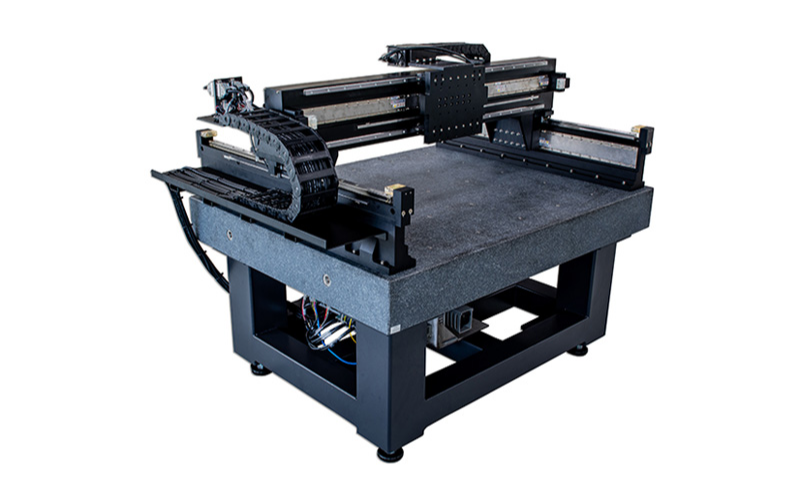

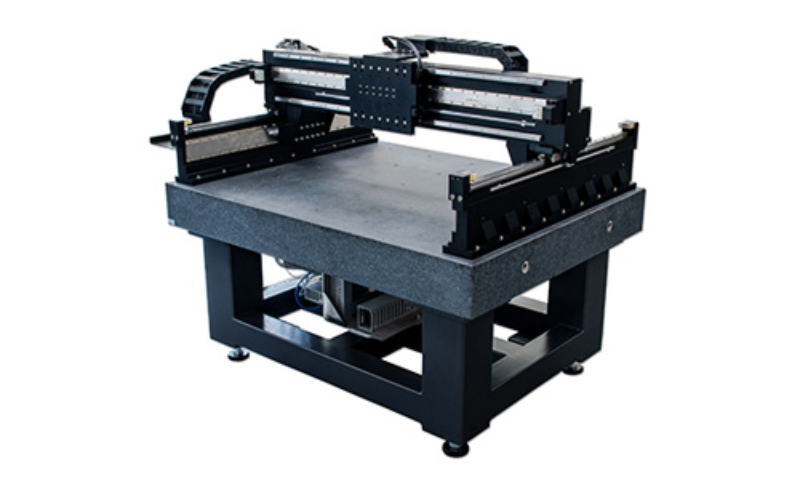

H 型高精密龍門

商品簡述：

重複精度 ±0.5μm
最大加速度 1.6G

ACS 精準控制多軸運動

- 高動態性能與同步控制能力透過 ACS 控制器使雙軸同步運動精準、協調，尤其在高速運轉時也能保持輪廓精度。
- 高精度定位與誤差補償透過 ACS 多點補償與龍門演算法，減少動態誤差，並透過線性光學尺與精密導軌結構，有效對抗熱膨脹，確保定位重複性達 ±1μm 以內，長時間運作下依然維持穩定精度。
- 模組化設計，加速設備開發週期模組化架構搭配 ACS 控制器，其 EtherCAT 控制網路架構易於擴充 I/O 模組與支援多軸，可依需求靈活加上視覺模組、Z 軸或旋轉軸，快速整合為 XYZ 或 XY Theta 系統，加速設備開發週期。
- 無背隙、零磨耗雙軸由線性馬達直接驅動，無背隙、零磨耗。相較傳統皮帶或螺桿系統，線性馬達不僅加速度高、響應快，更大幅降低維護頻率與運作成本，整體使用壽命與穩定性都更優秀。
- 熱門應用針對需要高動態、高精度、高穩定性的產業應用而設計，如雷射切割、雷射劃線、面板對位、半導體封裝、高速取放、AOI 光學檢測等。

高度客製，若有其他規格需求請隨時與 ISDN Precision System 聯繫。

左右尚有資訊

	Y軸（下軸）	X軸（上軸）
重複精度 (μm)	±0.5	±0.5
直線度 (μm)	±5	±5
平面度 (μm)	±7.5	±10
有效行程 (mm)	600	800
最大加速度 (m/s²)	1.6G	1.6G
最大速度 (m/s)	1	1

產品介紹
高動態性能與同步控制能力透過 ACS 控制器使雙軸同步運動精準、協調，尤其在高速運轉時也能保持輪廓精度。

高精度定位與誤差補償透過 ACS 多點補償與龍門演算法，減少動態誤差，並透過線性光學尺與精密導軌結構，有效對抗熱膨脹，確保定位重複性達 ±1μm 以內，長時間運作下依然維持穩定精度。

模組化設計，加速設備開發週期模組化架構搭配 ACS 控制器，其 EtherCAT 控制網路架構易於擴充 I/O 模組與支援多軸，可依需求靈活加上視覺模組、Z 軸或旋轉軸，快速整合為 XYZ 或 XY Theta 系統，加速設備開發週期。

無背隙、零磨耗雙軸由線性馬達直接驅動，無背隙、零磨耗。相較傳統皮帶或螺桿系統，線性馬達不僅加速度高、響應快，更大幅降低維護頻率與運作成本，整體使用壽命與穩定性都更優秀。

熱門應用針對需要高動態、高精度、高穩定性的產業應用而設計，如雷射切割、雷射劃線、面板對位、半導體封裝、高速取放、AOI 光學檢測等。

規格說明

高度客製，若有其他規格需求請隨時與 ISDN Precision System 聯繫。

左右尚有資訊

	Y軸（下軸）	X軸（上軸）
重複精度 (μm)	±0.5	±0.5
直線度 (μm)	±5	±5
平面度 (μm)	±7.5	±10
有效行程 (mm)	600	800
最大加速度 (m/s²)	1.6G	1.6G
最大速度 (m/s)	1	1
